微波合成光催化材料

微波合成光催化材料研究综述

从合成技术特点到应用前景的系统分析

研究背景与意义

微波合成技术作为一种新型的材料制备方法，因其独特的加热机制和显著的优势，在光催化材料制备领域引起了广泛关注。本研究综述系统总结了微波合成技术在光催化材料制备中的特点与优势，归纳了主要的材料类型，并分析了其在催化加氢反应和环境污染物降解中的应用前景。

微波合成技术通过微波对介质的极化作用和传导损耗，实现了从内到外的快速加热，与传统加热方式相比具有反应时间短、条件温和、能耗低、产物纯度高、分散性好等优势[1][2][3]。这些特点使微波合成技术在制备高性能光催化材料方面展现出巨大潜力。

微波合成设备

微波合成技术特点与优势

反应时间短

KGF-9制备时间从传统方法的2天缩短到1小时[3]

CuFe2O4合成时间从23小时缩短到30分钟[17]

产物特性优异

晶粒更小（如WO3·NiO·0.33H2O平均粒径减小）[7]

比表面积更大（如TiO2-Nd催化剂）[4]

能耗低

微波法可节约大量能源成本[1]

超快升温（可达500K/s）减少能量损耗[17]

微波合成法与传统方法对比

典型应用案例

材料 微波合成特点 性能提升 参考文献
TiO2光催化剂 粒径4.0-7.0nm 光催化活性显著提高 [1]
ZnO纳米棒 微波水热法合成 对罗丹明B降解率可达98% [6]
WO3·NiO·0.33H2O 微波法制备 光催化降解气相甲醛效率是传统方法的3倍 [7]

微波合成光催化材料类型

金属氧化物类

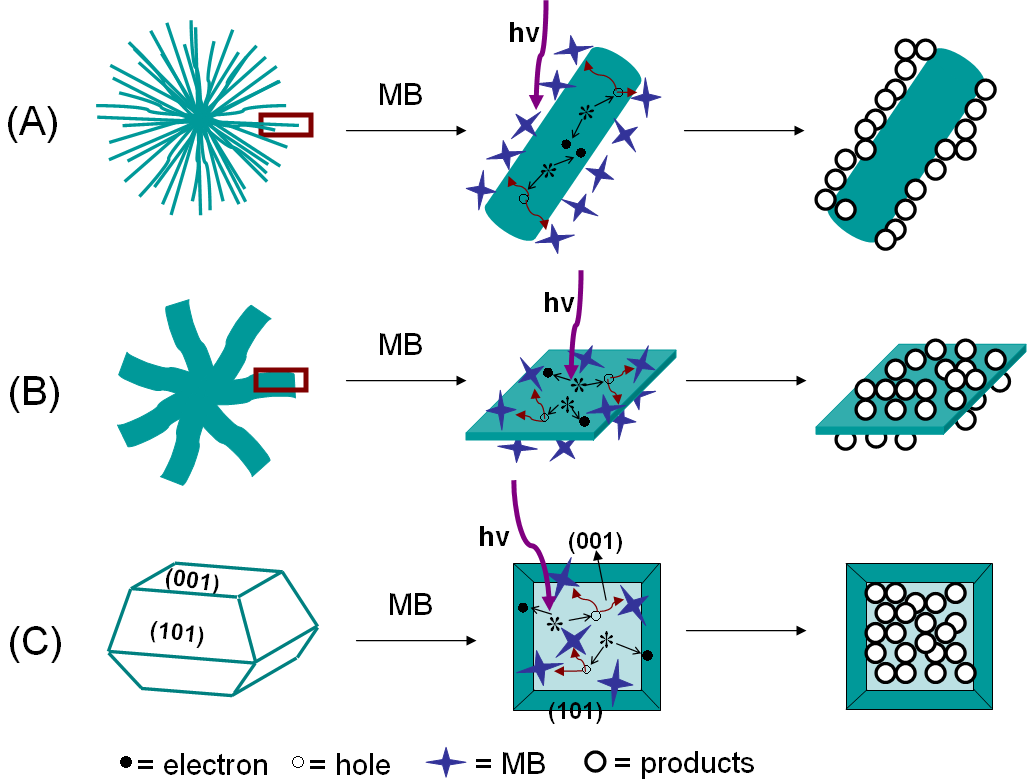

TiO2光催化剂

TiO2光催化剂

合成方法：溶胶-凝胶法辅以微波辐射[32]

结构特点：粒度细且均匀，孔隙率和孔径分布可控

性能表现：提高光催化量子效率，微波场可提高催化剂对紫外光的吸收率[32]

结构-性能关系：微波场对多缺陷催化剂的极化作用提高了光致电子的跃迁几率，在半导体表面形成陷阱中心，降低了电子-空穴对的复合率[32]

贵金属负载型催化剂

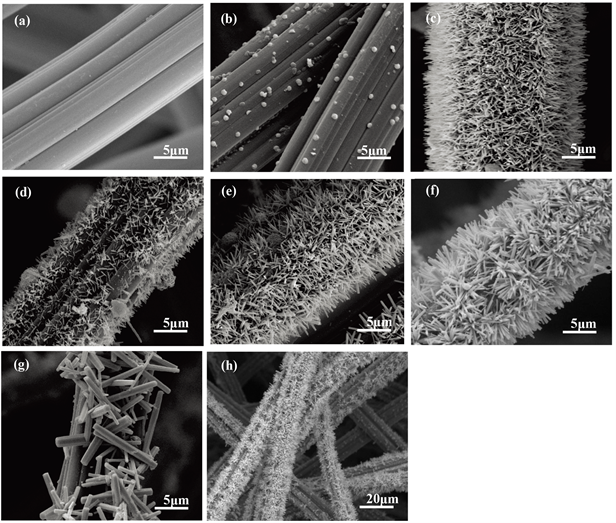

ZnO纳米棒

Ag@AgBr等离子体光催化剂

合成方法：一步微波辅助非水化方法（160℃保温10-30分钟）[33]

结构特点：球形形貌，AgBr纳米粒子平均直径约290nm，表面固定少量金属Ag

性能表现：优异的可见光催化性能（得益于Ag纳米粒子的表面等离子体共振效应），良好的可重用性，在降解罗丹明B有机污染物方面表现优异[33]

碳基光催化材料

Bi2S3/g-C3N4复合光催化剂

合成方法：微波合成法[18]

结构特点：禁带宽度变小，比表面积增大

性能表现：光生载流子复合效率降低，对RhB的降解率达99%以上，效率是纯g-C3N4的1.59倍，纯Bi2S3的4.95倍[18]

其他复合材料

Znln2S4/TiO2 S型异质结

合成方法：微波辅助合成技术[22]

结构特点：2D/1D结构

性能表现：光吸收和制氢性能明显提高，最佳制氢性能达8774 μmol·g-1·h-1，是纯TiO2纳米纤维的2.7倍[22]

graph TD A[微波合成光催化材料] --> B[金属氧化物类] A --> C[复合金属氧化物] A --> D[贵金属负载型] A --> E[碳基材料] A --> F[其他复合材料] B --> B1[TiO2] B --> B2[ZnO] C --> C1[NiFe2O4] C --> C2[La2NiO4] D --> D1[Ag@AgBr] E --> E1[Bi2S3/g-C3N4] E --> E2[g-C3N4量子点] F --> F1[Znln2S4/TiO2]

微波合成光催化剂的应用领域

催化加氢反应中的应用

应用领域概述

微波合成光催化剂在催化加氢反应中主要有两大应用领域：光催化分解水制氢和有机物降解产氢。

典型催化剂性能比较

催化剂类型 性能指标 参考文献
1%Pt/TNTs 紫外光下产氢速率可达2331 μmol/h [35]
Pt掺杂TiO2 可见光下产氢速率可达137.7 μmol/h [35]
Fe3O4@TiO2 光热硝基化合物选择性加氢中表现出优异性能 [47]
Au/monolayer g-C3N4 产氢速率达565 μmol g-1 h-1 [46]
三嗪/七嗪自异质结g-C3N4 产氢性能较传统方法提高30倍 [49]

影响因素分析

  • 催化剂结构：比表面积、分散性等影响催化活性[35]
  • 金属负载量：适量金属负载可提高活性，过量会降低效率[35]
  • 反应条件：光照强度、反应温度等影响反应速率[47]
  • 反应物浓度：适量甲醇作为介质可提高产氢效率[35]

环境污染物降解中的应用

研究案例总结

催化剂类型 目标污染物 降解效率 反应时间 参考文献
Zn-AC复合材料 印染废水 82% COD去除 未明确 [52]
PMoV2/PANI/TiO2 龙胆紫 93.0% 未明确 [53]
CeO2改性CuO/γ-Al2O3 甲基橙 95.4% 2min [56]
TiO2-APS-PW11Ni 罗丹明B T1/2=6.5min 6.5min 未明确

反应机理分析

Zn-AC复合材料的高效降解归因于紫外光区域吸光度增大、染料分子有效吸附、辅助电荷转移和电子-空穴对抑制重组[52]

Ag-AgBr/TiO2复合光催化剂中观察到Ag-AgBr和TiO2的协同作用[61]

多酸-有机胺-二氧化钛复合催化剂通过自组装方式制备，具有更好的光催化效果[60]

可见光响应催化剂研究进展

有机染料及共轭聚合物敏化纳米TiO2可用于可见光照射下光催化降解[58]

Ag-AgBr/TiO2在可见光和紫外光照射下都有较高光催化活性[61]

Ce-N-TiO2/AC具有较高的重复利用率，复用次数达5次[55]

微波合成光催化剂的表征方法与性能评价

X射线衍射(XRD)

原理：利用X射线在晶体中的衍射效应分析物相组成和晶体结构[93][97]

微波合成特点：常显示更窄的衍射峰，表明更好的结晶性[96]

应用：确定晶相、晶粒尺寸、晶格常数[92][100]

电子显微镜(SEM/TEM)

原理：利用电子束与样品相互作用成像[93][97]

微波合成特点：常显示更均匀的粒径分布[92]

应用：观察形貌、粒径、分散性[97]

紫外-可见光谱(UV-Vis)

原理：测量材料对紫外-可见光的吸收特性[93]

微波合成特点：常显示吸收边红移，带隙减小[96]

应用：测定带隙、光响应范围[92][100]

X射线光电子能谱(XPS)

原理：测量光电子的动能分析元素组成和化学态[93]

应用：表面元素分析、价态确定[95][100]

傅里叶红外光谱(FTIR)

原理：测量分子振动频率分析官能团[93]

应用：表面基团分析、吸附研究[100]

物理吸附(BET)

原理：基于气体吸附测量比表面积和孔结构[95]

应用：测定比表面积、孔径分布[100]

性能评价方法

光催化活性评价

  • 降解实验：罗丹明B、甲基橙等染料的降解率[62][68]
  • 产氢实验：光解水产氢量[72]
  • 评价标准：GB/T 23762-2020等[63][65]

选择性评价

  • 目标产物选择性测定[67]
  • 副产物分析[70]

稳定性评价

  • 循环使用次数[62]
  • 长期稳定性测试[68]

结构-性能关系研究方法

多技术联用分析：综合XRD、SEM、XPS等多技术表征[95][100]

光催化效率分析：η=η1×η2×η3模型[67]，光吸收、载流子分离、氧化还原能力分析[67]

能带结构分析：带隙与光响应关系[70]，能带位置与氧化还原电位[83]

构效关系定量分析：缺陷密度与活性关系[84]，形貌-性能关系定量研究[84]

参考文献

本研究综述涉及以下参考文献（按文献编号排序）：

[1]微波合成技术特点与优势研究

[2]微波合成技术特点与优势研究

[3]KGF-9制备方法比较研究

[4]TiO2-Nd催化剂研究

[6]ZnO纳米棒光催化性能研究

[7]WO3·NiO·0.33H2O催化剂研究

[17]CuFe2O4和La1.85Sr0.15合成方法比较

[18]Bi2S3/g-C3N4复合光催化剂研究

[22]Znln2S4/TiO2 S型异质结研究

[28]g-C3N4量子点研究

[29]NiFe2O4和La2NiO4纳米催化剂研究

[31]ZnO光催化剂研究

[32]TiO2光催化剂研究

[33]Ag@AgBr等离子体光催化剂研究

[35]Pt掺杂TiO2和TNTs光催化剂研究

[37]新型纳米材料在水污染控制中的应用

[45]金属氧化物半导体用于光热催化CO2加氢反应

[46]金/薄层氮化碳等离子光催化剂研究

[47]高效光热催化硝基化合物加氢研究

[49]异质结g-C3N4产氢催化剂研究

[52]Zn-AC复合材料研究

[53]PMoV2/PANI/TiO2催化剂研究

[55]Ce-N-TiO2/AC光催化剂研究

[58]有机染料及共轭聚合物敏化纳米TiO2研究

[61]Ag-AgBr/TiO2复合光催化剂研究

[67]光催化效率三要素分析

[93]光催化常用表征技术解析

[100]Bi2S3/g-C3N4复合光催化剂研究

报告生成时间：2025年06月06日
